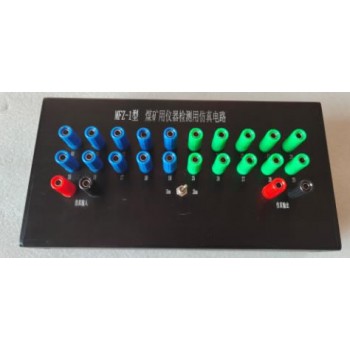

点击图片查看原图MFZ-1型煤矿仪器检测用仿真电路
通量科技（南通）有限公司MFZ-1型煤矿仪器检测用仿真电路符合《JJG 1093-2013 矿用* 氧化碳检测报警器计量检定规程》、《JJG 1133-2017 煤矿用高低浓度甲烷传感器计量检定规程》、《JJG 1138-2017煤矿用非色散红外甲烷传感器计量检定规程》、《JJG1087-2013 矿用氧气检测报警器计量检定规程》、《JJG 1161-2019 矿用硫化氢气体检测仪计量检定规程》、《MT/T772-1998 煤矿监控系统主要性能测试方法》要求。
1、模拟信号传输距离 2km。
2、平衡均匀电路设计。
3、元器件参数：R=3.2Ω；L=0.2mH；C=0.06μF
4、负载电阻：500Ω，精度 0.01%。
